Tip 43
Compensator Textil
| Tip 43 - Compensator panza | vedere 3D

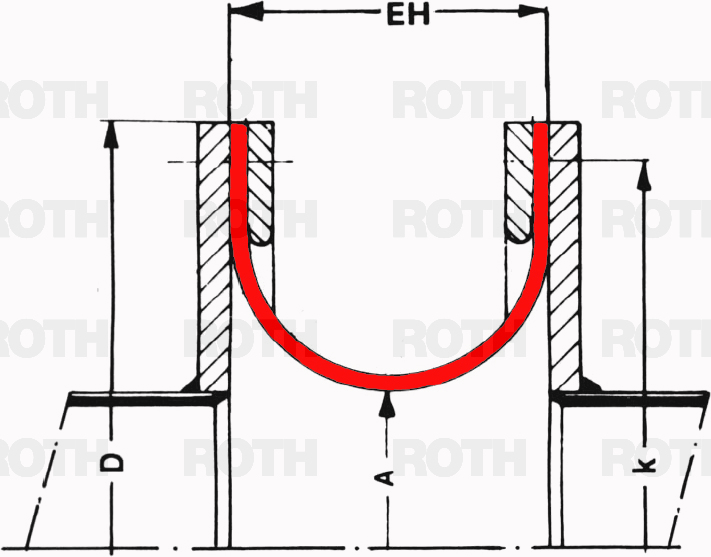

| Tip 43 - Compensator panza | dimensionare
Compensator tubular cu constructie standardizata si convolutie concava, compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse.
Convoluția concavă extinsă permite o compensare extremă.
Pentru specificații tehnice detaliate despre îmbinările de extindere a țesăturilor de tip 43, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- instalare facila cu flanșe
- convoluție concavă extinsă
- forțe reacționale mici
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 43 | la cerere * | pana la 500 mbars ** | pana la 80% din EH | pana la 30% din EH | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 43 | ||||||
| Racordare | flanșe | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 80% din EH | ||||||
| Lateral | pana la 30% din EH | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
