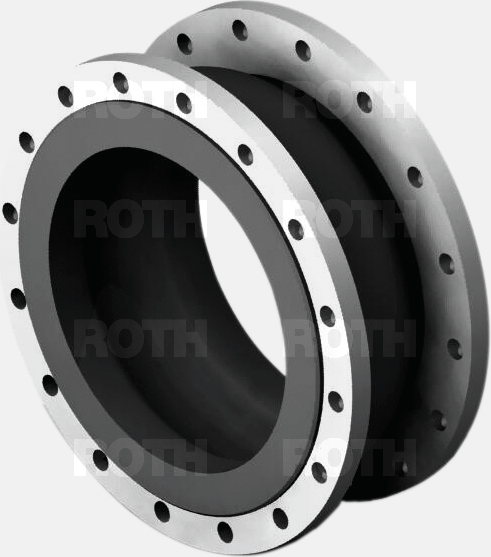

Model A1
Compensator Cauciuc

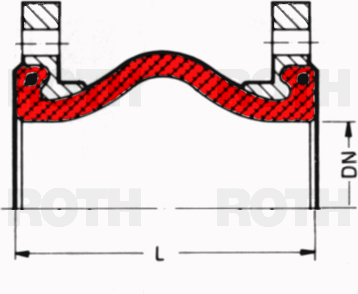

Compensator din cauciuc, constructie standardizata cu burduf uni- sau multi-strat, sectiune circulara, pentru montarea cu flanse libere.
Disponibil in variate calitati de cauciuc cu selectie in functie de agentul/fluidul vehiculat si temperatura, mai multe grupe de lungimi constructive si tipuri materiale pentru racorduri, optional cu inel pentru presiunii negative (vacuum).
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii din cauciuc model A1, vă rugăm consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- flexibilitate ridicata, miscari universale
- instalare facila cu flanșe
- diverse calități de cauciuc
- compatibil pentru presiuni negative
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Compatibilitate Materiale [.pdf]
Specificatii Tehnice
| Tip | Model | Interval/Dimensiune |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
|
Cauciuc |
A1 | DN20-DN2000 | pana la PN16 | da * | da * | da * | |
|
* cf. program standard sau customizat ** alte dimensiuni/configuratii la cerere |
|||||||
| Tip | Cauciuc | ||||||
|---|---|---|---|---|---|---|---|
| Model | A1 | ||||||
| Racordare | flanșe | ||||||
| Dimensiune / Interval | DN20-DN2000 | ||||||
| Clasa | pana la PN16 | ||||||
| Axial | da * | ||||||
| Lateral | da * | ||||||
| Unghiular | da * | ||||||
|
* cf. program standard sau customizat ** alte clase de presiune la cerere |
|||||||
Compatibilitati Cauciuc
|
Cauciuc Calitate |
Culoare |
Aplicatii |
Max. Temperatura |
|
|---|---|---|---|---|
| NEOPRENE |
|
gri |
apă | 70°C |
| EPDM |
|
roșu |
apă caldă / industrială | 90°C |
| EPDM-SP |
|
roșu |
apa calda / sisteme de incalzire | 110°C |
| NITRIL |
|
glaben |
uleiuri | 80°C |
| NITRIL |
|
alb |
aplicatii alimentare | 80°C |
| HYPALON |
|
verde |
acizi | 80°C |
| BUTYL |
|
albastru |
apă potabilă | 90°C |
| VITON |
|
violet |
acizi concentrati | 90°C |
|
* pentru verificarea compatibilitatii, va rugam analizati tabelul de resistenta chimica pentru cauciuc din Document-Store |
||||
Program Standard
|
Nominal Diametru [mm] |
Total Lungime [mm] |
Miscari | ||
|---|---|---|---|---|
|
Axial [+/-mm] |
Lateral [+/-mm] |
Unghiular [+/-grd] |
||
| 20 | 130 | 30 | 30 | 35 |
| 25 | 130 | 30 | 30 | 35 |
| 32 | 130 | 30 | 30 | 35 |
| 40 | 130 | 30 | 30 | 35 |
| 50 | 130 | 30 | 30 | 35 |
| 65 | 130 | 30 | 30 | 30 |
| 80 | 130 | 30 | 30 | 35 |
| 100 | 130 | 30 | 30 | 25 |
| 125 | 130 | 30 | 30 | 25 |
| 150 | 130 | 30 | 30 | 20 |
| 200 | 130 | 30 | 30 | 15 |
| 250 | 130 | 30 | 30 | 10 |
| 300 | 130 | 30 | 30 | 10 |
| 350 | 130 | 30 | 30 | 10 |
|
* pentru DN > DN350 va rugam sa ne contactati ** alte dimensiuni la cerere |
||||
