Model C2
Compensator Cauciuc
| Tip C2 (EPMD-SP) - Compensator cauciuc | vedere 3D

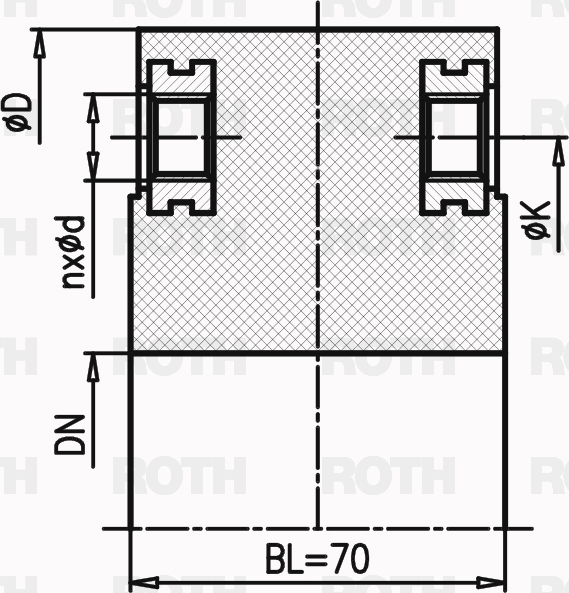

| Tip C2 (EPMD-SP) - Compensator cauciuc | dimensionare
Compensator din cauciuc 'single-flange', conceput pentru absorbția vibrațiilor.
Cauciucul EPDM-SP este vulcanizat direct pe o flanșă DIN, asigurând astfel suprafața de etanșare perfectă și lungimea minimă de instalare. EPDM-SP permite operarea la temperaturi ridicate.
Pentru specificații tehnice detaliate privind îmbinările de expansiune a cauciucului tip C2, vă rugăm consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- absorbție excelentă a vibrațiilor
- aplicații la temperaturi ridicate
- cu auto-etansare
- lungime minima de instalare
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Compatibilitate Materiale [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
|
Cauciuc |
C2 | DN20-DN200 | PN16 | vibrații | |||
|
* acest produs compenseaza doar vibratiile de joasa amplitudine |
|||||||
| Tip | Cauciuc | ||||||
|---|---|---|---|---|---|---|---|
| Model | C2 | ||||||
| Racordare | flansa | ||||||
| Dimensiune / Interval | DN20-DN200 | ||||||
| Clasa | PN16 | ||||||
| vibraţiile | da * | ||||||
|
* acest produs compenseaza doar vibratiile de joasa amplitudine |
|||||||
Compatibilitati Cauciuc
|
Cauciuc Calitate |
Culoare |
Aplicatii |
Max. Temperatura |
|
|---|---|---|---|---|
| EPDM-SP |
|
roșu |
apa calda / sisteme de incalzire | 110°C |
|
* pentru identificarea compatibilitatii in detaliu (in functie de fluid), va rugam analizati tabelul de rezistenta chimica pentru cauciuc din Document-Store |
||||
Program Standard
|
Nominal Diametru |
Total Lungime [mm] |
Miscari | ||
|---|---|---|---|---|
|
Axial [+/-mm] |
Lateral [+/-mm] |
Unghiular [+/-grd] |
||
| 25 | 70 | vibrații | ||
| 32 | 70 | vibrații | ||
| 40 | 70 | vibrații | ||
| 50 | 70 | vibrații | ||
| 65 | 70 | vibrații | ||
| 80 | 70 | vibrații | ||
| 100 | 70 | vibrații | ||
| 125 | 70 | vibrații | ||
| 150 | 70 | vibrații | ||
| 200 | 70 | vibrații | ||
