Furtun Corugat cu Manta Dubla

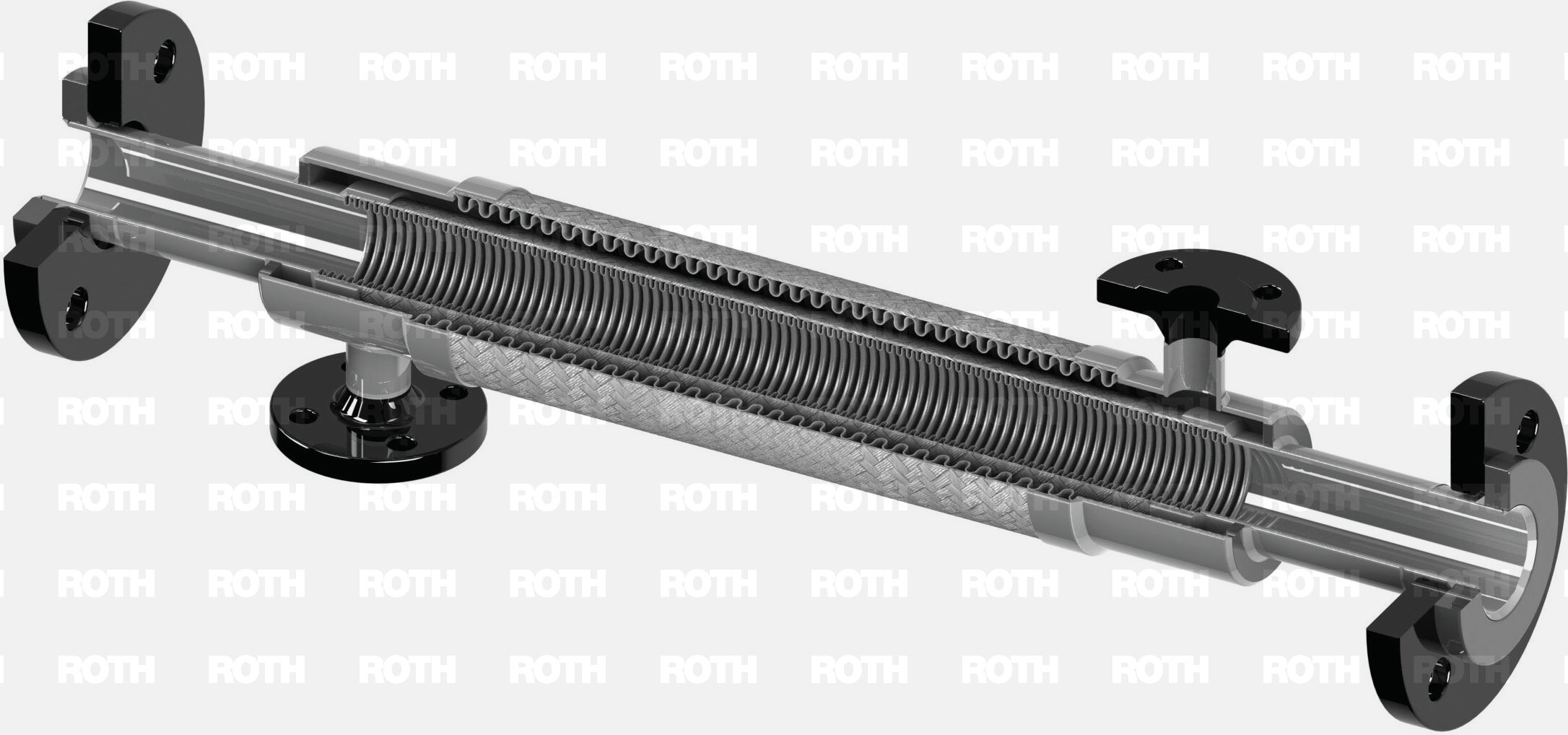

Model DS - Double Sheel Hose | vedere 3D
| Model DS - Furtun cu Dubla Manta | vedere 3D

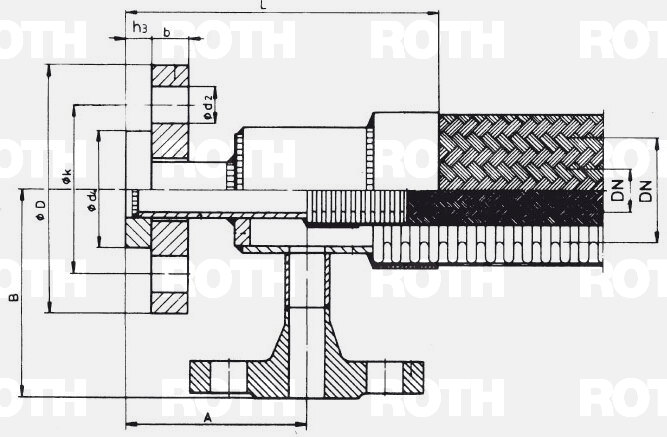

Model DS - Double Sheel Hose | dimensionare
| Model DS - Furtun cu Dubla Manta | dimensionare

Furtunuri Metalice
dupa constructie

Furtun corugat din oțel inoxidabil model standard în construcție dublă manta, cu sau fara impletitura metalica, pentru aplicații sub presiune, cu posibilitatea de a încălzi sau răci mediul interior.

Constructie customizata la orice lungime si posibilitati variante pentru cuple standard si non-standard din oteluri, fonta si/sau alama.

Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la furtunurile corugate model DS, vă rugăm consultati materialele urmatoare sau contacteaza-ne.

Caracteristici

  • flexibil metalic
  • furtun dublu-manta
  • diverse cuplaje disponibile
  • articol complet customizat

Documente

Program Standard [.pdf]
Brosura categorie [.pdf]
Ghid pentru instalare [.pdf]
Scheme Calcul [.pdf]

Specificatii Tehnice

DN *
[mm] | [inch]
 SE111-base SE112-base
Nominala (PN)
[bar]
 Dinamic
Raza de indoire
[mm]
 Aprox.
Greutate
[g/m]
 Nominala (PN)
[bar]
 Dinamic
Raza de indoire
[mm]
 Aprox.
Greutate
[g/m]
20 3/4" 40 200 540 65 220 910
25 1" 40 220 800 65 245 1410
32 1 1/4" 25 270 1000 50 300 1700
40 1 1/2" 25 300 1250 50 330 2180
50 2" 25 350 1650 40 385 2640
65 2 1/2" 20 410 2380 25 450 4090
80 3" 16 450 2600 25 500 4210
100 4" 16 560 3450 25 620 5500
125 5" 10 660 5800 20 730 9480
150 6" 10 815 8200 16 900 11120
200 8" 6 1015 11500 10 1120 16270
250 10" 6 1200 17250 10 1320 23470
* alte dimensiuni la cerere

Elemente de Racordare

Racordare cu flanse

Cupla AE201

Racordare cu guler si flansa libera (rotitoare) pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Flansele conform DIN, ANSI sau alte standarde internationale, precum si pe baza de customizare.


Cupla AE201
DN
[mm]
 l
[mm]
 h1
[mm]
10 29 9
15 29 9
20 32 12
25 40 20
32 40 20
40 40 20
50 40 20
65 40 20
80 50 25
100 50 25
125 60 30
150 70 30
* Conf. cu DIN EN 1092 tip 02 + 33 in PN10
** pentru informatii complete (DN, D, k, d1, d2, b) va rugam verificati Catalog

Cupla AE202

Racordare cu flansa libera (rotitoare) cu umar pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Flansele conform DIN, ANSI sau alte standarde internationale, precum si pe baza de customizare.


Cupla AE202
DN
[mm]
 l
[mm]
 h1
[mm]
 h3
[mm]
10 55 35 12
15 55 38 12
20 60 40 14
25 60 40 14
32 60 42 14
40 60 45 14
50 65 45 16
65 65 45 16
80 75 50 16
100 75 52 18
125 80 55 18
150 90 55 20
* Conf. cu DIN EN 1092 tip 04 + 34 in PN10/PN16
** pentru informatii complete (DN, D, k, d1, d2, b) va rugam verificati Catalog

Cupla AE203

Racordare cu guler sudat si flansa libera (rotitoare) pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Flansele conform DIN, ANSI sau alte standarde internationale, precum si pe baza de customizare.


Cupla AE203
DN
[mm]
 l
[mm]
 h1
[mm]
 h3
[mm]
10 75 55 12
15 75 55 12
20 80 60 14
25 85 65 14
32 90 70 14
40 95 75 14
50 95 75 16
65 100 80 16
80 110 85 16
100 115 90 16
125 120 90 18
150 135 95 20
* Conf. cu DIN EN 1092 tip 02 + 32 in PN10/PN16
** pentru informatii complete (DN, D, k, d1, d2, b) va rugam verificati Catalog

Cupla AE204

Racordare cu flansa fixa (sudata) pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Flansele conform DIN, ANSI sau alte standarde internationale, precum si pe baza de customizare.


Cupla AE204
DN
[mm]
 l
[mm]
 h1
[mm]
10 55 35
15 55 38
20 58 40
25 58 40
32 60 42
40 62 45
50 65 45
65 65 45
80 75 50
100 77 52
125 85 55
150 95 55
* Conf. cu DIN EN 1092 tip 11 in PN10/PN16
** pentru informatii complete (DN, D, k, d1, d2, b) va rugam verificati Catalog

Racordare cu capete de sudura / virole

Cupla AE301

Racordare cu capeti de sudura (virole) pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE301
DN
[mm]
 d
[mm]
 s
[mm]
 l
[mm]
 l1
[mm]
6 8 1 70 50
10 13.5 1.8 * 70 50
12 17.2 1.8 * 70 50
15 21.3 2 70 50
20 26.9 2.6 75 55
25 33.7 2.6 80 60
32 42.4 2.6 85 65
40 48.3 2.6 90 70
50 60.3 2.9 90 70
65 76.1 2.9 95 75
80 88.9 3.2 105 80
100 114.3 3.6 110 85
125 139.7 4 115 85
150 168.3 4,5 ** 130 90
200 219.1 6.3 ** 140 100
250 273.0 6.3 ** 140 100
300 323.9 7,1 ** 140 100
* 1.6mm pentru inox
** 4.0mm pentru inox
*** alte dimensiuni/configuratii la cerere

Cupla AE302

Racordare cu capeti de sudura (virole) pentru furtunurile corugate metalice de orice tip.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE302
DN
[mm]
 d
[mm]
 s
[mm]
 l
[mm]
 l1
[mm]
6 8 1 48 28
8 10 1 50 30
10 12 1.5 50 30
12 15 1.5 52 32
15 18 1.5 52 32
20 22 1.5 56 36
25 28 1.5 60 40
32 35 2 65 45
40 42 2 65 45
* alte diametre, lungimi sau grosimi la cerere

Racordare cu filet si etansare pe con

Cupla AE401

Racordare cu filet interior, piulita cu etansare pe con de 24 grd. pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE401
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 65 45 19 19
10 3/8" 68 48 22 22
12 1/2" 75 32 27 32
15 1/2" 75 55 32 27
20 3/4" 82 62 36 32
25 1" 87 67 41 41
32 1 1/4" 93 73 50 46
40 1 1/2" 97 77 60 55
50 2" 105 85 70 65
* alte filetari (metric, NPT, etc.) la cerere

Cupla AE403

Racordare cu filet exterior, niplu cu etansare pe con de 24 grd. pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE403
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 70 50 19 17
10 3/8" 73 53 22 19
12 1/2" 82 62 32 27
15 1/2" 82 62 32 27
20 3/4" 90 70 36 32
25 1" 95 75 41 41
32 1 1/4" 101 81 50 46
40 1 1/2" 107 87 60 55
50 2" 113 93 70 65
* alte filetari (metric, NPT, etc.) la cerere

Cupla AE404

Racordare cu cap-sudura, etansare pe con de 24 grd. pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE404
DN
[mm]
 d x s
[mm]
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 8x1 70 50 19 17
10 13.5x1.8* 73 53 22 19
12 17.2x1.8* 82 62 32 27
15 21.3x2 82 62 32 27
20 26.9x2.6 90 70 36 32
25 33.7x2.6 95 75 41 41
32 42.4x2.6 101 81 50 46
40 48.3x2.6 107 87 60 55
50 60.3x2.9 113 93 70 65
* 1.6mm pentru inox
** alte dimensiuni la cerere

Racordare cu filet (simpla)

Cupla AE405

Racordare cu niplu simplu cu filet exterior conic (DIN2999) pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE405
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW
[mm]
6 1/4" 45 25 17
10 3/8" 48 28 19
12 1/2" 51 31 22
15 1/2" 51 31 22
20 3/4" 52 32 27
25 1" 60 40 36
32 1 1/4" 63 43 46
40 1 1/2" 66 46 50
50 2" 70 50 60
65 2 1/2" 80 60 80
80 3" 100 75 95
* pentru specificatii complete va rugam verificati Catalog

Cupla AE406

Racordare cu niplu simplu cu filet exterior cilindric (ISO-228) pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE406
DN
[mm]
 d
ISO228
 l
[mm]
 l1
[mm]
 SW
[mm]
6 1/4" 45 25 17
10 3/8" 48 28 19
12 1/2" 51 31 22
15 1/2" 51 31 22
20 3/4" 52 32 27
25 1" 60 40 36
32 1 1/4" 63 43 46
40 1 1/2" 66 46 50
50 2" 70 50 60
65 2 1/2" 80 60 80
80 3" 100 75 95
* pentru specificatii complete va rugam verificati Catalog

Cupla AE408

Racordare cu soclu/mufa cilindrica cu filet interior pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE408
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
6 1/4" 45 25
10 3/8" 46 26
12 1/2" 54 34
15 1/2" 54 34
20 3/4" 56 36
25 1" 63 43
32 1 1/4" 68 48
40 1 1/2" 68 48
50 2" 76 56
65 2 1/2" 85 65
80 3" 96 71
* pentru specificatii complete va rugam verificati Catalog

Racordare cu semi-olandez

Cupla AE501

Racordare cu element semi-olandez, etansare pe con, piulita cu filet interior, pentru furtunuri corugate metalice.

Disponibil in fonta, otel-carbon sau otel-inoxidabil. Dimensionare cf. standardelor cunoscute sau prelucrate la cerere.


Cupla AE501
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 65 45 28 18
10 3/8" 67 47 32 22
12 1/2" 74 54 39 26
15 1/2" 74 54 39 26
20 3/4" 79 59 48 31
25 1" 84 64 54 38
32 1 1/4" 87 67 67 48
40 1 1/2" 91 71 73 54
50 2" 102 82 90 66
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog

Cupla AE502

Racordare cu element semi-olandez, etansare plana, piulita cu filet interior, pentru furtunuri corugate metalice.

Disponibil in fonta, otel-carbon sau otel-inoxidabil. Dimensionare cf. standardelor cunoscute sau prelucrate la cerere.


Cupla AE502
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 65 45 28 18
10 3/8" 67 47 32 22
12 1/2" 74 54 39 26
15 1/2" 74 54 39 26
20 3/4" 79 59 48 31
25 1" 84 64 54 38
32 1 1/4" 87 67 67 48
40 1 1/2" 91 71 73 54
50 2" 102 82 90 66
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog

Cupla AE503

Racordare cu element semi-olandez, etansare pe con, niplu cu filet exterior, pentru furtunuri corugate metalice.

Disponibil in fonta, otel-carbon sau otel-inoxidabil. Dimensionare cf. standardelor cunoscute sau prelucrate la cerere.


Cupla AE503
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 78 58 28 18
10 3/8" 83 63 32 22
12 1/2" 93 73 39 26
15 1/2" 93 73 39 26
20 3/4" 101 81 48 31
25 1" 107 87 54 38
32 1 1/4" 111 91 67 48
40 1 1/2" 117 97 73 54
50 2" 131 111 90 66
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog

Cupla AE504

Racordare cu element semi-olandez, etansare plana, niplu cu filet exterior, pentru furtunuri corugate metalice.

Disponibil in fonta, otel-carbon sau otel-inoxidabil. Dimensionare cf. standardelor cunoscute sau prelucrate la cerere.


Cupla AE504
DN
[mm]
 d
DIN2999
 l
[mm]
 l1
[mm]
 SW1
[mm]
 SW2
[mm]
6 1/4" 78 58 28 18
10 3/8" 83 63 32 22
12 1/2" 93 73 39 26
15 1/2" 93 73 39 26
20 3/4" 101 81 48 31
25 1" 107 87 54 38
32 1 1/4" 111 91 67 48
40 1 1/2" 117 97 73 54
50 2" 131 111 90 66
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog

Cupla AE505

Racordare cu element semi-olandez, etansare pe con, cu capat pentru sudura, pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE505
DN
[mm]
 d
[mm]
 l
[mm]
 l1
[mm]
 SW
[mm]
10 13.5 62 42 27
12 17.2 65 45 27
15 21.3 74 54 32
20 26.9 80 60 41
25 33.7 87 67 50
32 42.4 95 75 60
40 48.3 101 81 70
50 60.3 114 94 85
65 76.1 122 102 100
80 88.9 132 107 120
* alte dimensiuni la cerere

Cupla AE506

Racordare cu element semi-olandez, etansare plana, cu capat pentru sudura, pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE506
DN
[mm]
 d
[mm]
 l
[mm]
 l1
[mm]
 SW
[mm]
10 13.5 62 42 27
12 17.2 65 45 27
15 21.3 74 54 32
20 26.9 80 60 41
25 33.7 87 67 50
32 42.4 95 75 60
40 48.3 101 81 70
50 60.3 114 94 85
65 76.1 122 102 100
80 88.9 132 107 120
* alte dimensiuni la cerere

Cupla AE507

Racordare cu piulita olandeza, cu filet interior si etansare sferica/conica, pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE507
DN
[mm]
 DIN2999
 ISO228
 l
[mm]
 l1
[mm]
d
 SW
 d
 SW
6 1/4" 17 14x1.5 17 44 24
8 3/8" 20 16x1.5 19 44 24
10 1/2" 24 18x1.5 22 45 25
12 5/8" 27 22x1.5 27 48 28
15 3/4" 32 26x1.5 32 49 29
20 1" 41 30x2 36 50 30
25 1 1/4" 50 36x2 41 55 35
32 1 1/2" 55 45x2 50 55 35
40 2" 65 52x2 60 55 35
50 2 1/2" 75 - - 65 45
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog

Cupla AE508

Racordare cu piulita olandeza, cu filet interior si etansare plana, pentru furtunuri corugate metalice.

Disponibil in otel-carbon sau otel-inoxidabil. Dimensionare conform standard.


Cupla AE508
DN
[mm]
 DIN2999
 ISO228
 l
[mm]
 l1
[mm]
d
 SW
 d
 SW
6 1/4" 17 14x1.5 17 44 24
8 3/8" 20 16x1.5 19 44 24
10 1/2" 24 18x1.5 22 45 25
12 5/8" 27 22x1.5 27 48 28
15 3/4" 32 26x1.5 32 49 29
20 1" 41 30x2 36 50 30
25 1 1/4" 50 36x2 41 55 35
32 1 1/2" 55 45x2 50 55 35
40 2" 65 52x2 60 55 35
50 2 1/2" 75 - - 65 45
* alte filetari (metric, NPT, etc.) la cerere
* pentru specificatii complete va rugam verificati Catalog
en  |  de  |  hu  |  ro
Acest website folosește fișiere cookie pentru a personaliza și îmbunătăți experiența dvs. de navigare. Vă informam că ne-am actualizat politicile in conformitate cu cele mai recente modificări propuse prin Regulamentul (UE) 2016/679 [GDPR] privind protecția persoanelor cu privire la prelucrarea datelor cu caracter personal și libera circulație a acestor date. Vă rugăm să luați timpul necesar pentru a citi și a înțelege prevederile din Politica de Cookie si Politica de Confidențialitate . Prin continuarea navigării pe site-ul nostru, confirmați că acceptați utilizarea Cookie-urilor în conformitate cu politicile menționate anterior. Vă reamintim că puteți modifica setările fișierelor cookie în orice moment, urmând instrucțiunile din Politica de Cookie .

Home / Furtunuri Metalice Corugate / Model DS
