Tip 52
Compensator Textil
Compensator conic cu constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, cu racordare mixta.

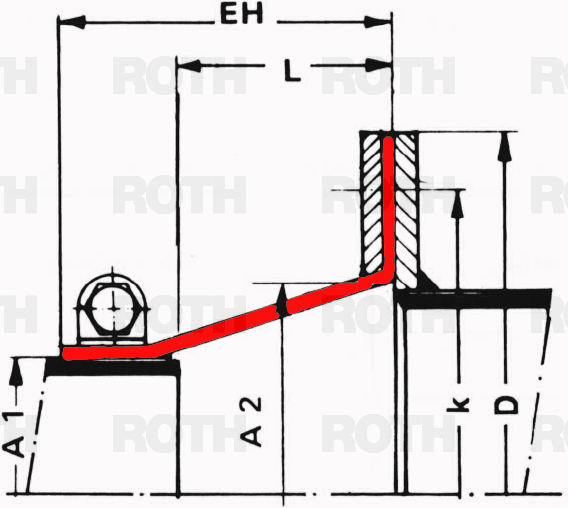

Constructia permite racordarea sectiunilor transversale cu geometrie diferita prin flansa, respectiv colier.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 52, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari universale si/sau vibratii
- racordare mixta
- sectiuni diferite
- forțe reacționale minime
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 52 | la cerere * | pana la 500 mbars ** | pana la 50% din L | pana la 15% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 52 | ||||||
| Racordare | colier/flanse | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 50% din L | ||||||
| Lateral | pana la 15% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
