Tip 53
Compensator Textil
Compensator tubular cu constructie standardizata si convolutie pre-formata, compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, cu racordare mixta.
Convoluția preformată permite conectarea secțiunilor transversale identice și non-identice prin cuplaje cu flanșă și colier, precum si o ampla compensare a miscarilor si a vibratiilor.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 53, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari universale si/sau vibratii
- racordare mixta
- convoluție pre-formată
- secțiuni identice și diferite
- forțe reacționale minime
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice

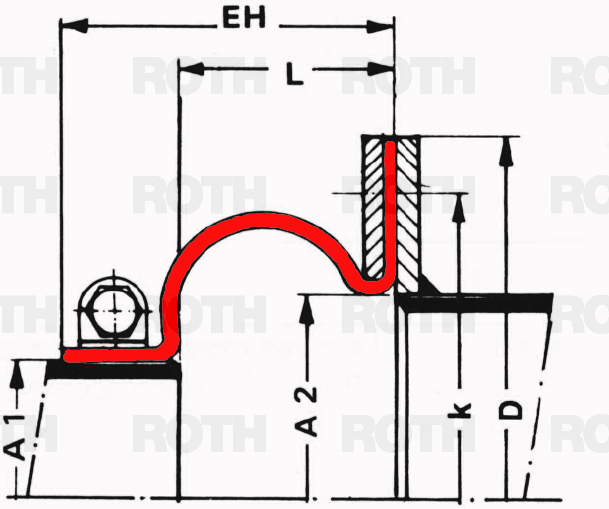

| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 53 | la cerere * | pana la 500 mbars ** | pana la 60% din L | pana la 25% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 53 | ||||||
| Racordare | colier/flanse | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 60% din L | ||||||
| Lateral | pana la 25% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
