Model B3
Compensator Cauciuc
Compensator din cauciuc, constructie standardizata cu burduf uni- sau multi-strat, sectiune circulara, pentru montarea mixta filet interior-exterior.
Disponibil in variate calitati de cauciuc cu selectie in functie de agentul/fluidul vehiculat si temperatura. Cuple de racordare metalice din otel-carbon, otel inoxidabil, fonta sau aluminiu.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii din cauciuc model B3, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- flexibilitate ridicata, miscari universale
- instalare cu filet interior-exterior
- diverse calități de cauciuc
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Compatibilitate Materiale [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
|
Cauciuc |
B3 | DN20-DN50 | PN16 | da * | da * | da * | |
|
* cf. program standard sau customizat |
|||||||
| Tip | Cauciuc | ||||||
|---|---|---|---|---|---|---|---|
| Model | B3 | ||||||
| Racordare | fire mixte | ||||||
| Dimensiune / Interval | DN20-DN50 | ||||||
| Clasa | PN16 | ||||||
| Axial | da * | ||||||
| Lateral | da * | ||||||
| Unghiular | da * | ||||||
|
* cf. program standard sau customizat |
|||||||
Compatibilitati Cauciuc
|
Cauciuc Calitate |
Culoare |
Aplicatii |
Max. Temperatura |
|
|---|---|---|---|---|
| NEOPRENE |
|
gri |
apă | 70°C |
| EPDM |
|
roșu |
apă caldă / industrială | 90°C |
| EPDM-SP |
|
roșu |
apa calda / sisteme de incalzire | 110°C |
| NITRIL |
|
glaben |
uleiuri | 80°C |
| NITRIL |
|
alb |
aplicatii alimentare | 80°C |
| HYPALON |
|
verde |
acizi | 80°C |
| BUTYL |
|
albastru |
apă potabilă | 90°C |
| VITON |
|
violet |
acizi concentrati | 90°C |
|
* pentru identificarea compatibilitatii in detaliu (in functie de fluid), va rugam analizati tabelul de rezistenta chimica pentru cauciuc din Document-Store |
||||

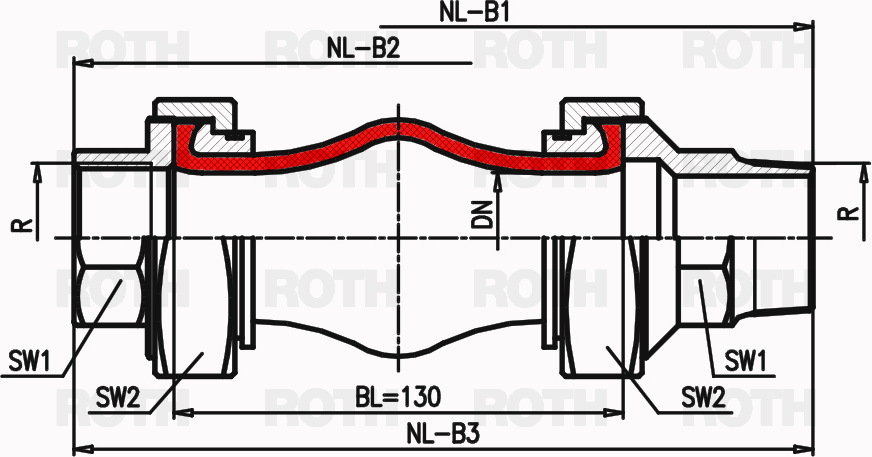

Program Standard
|
Nominal Diametru |
Total Lungime [mm] |
SW1 [mm] |
SW2 [mm] |
Miscari | |||
|---|---|---|---|---|---|---|---|
|
[mm] |
[inch] |
Axial [+/-mm] |
Lateral [+/-mm] |
Unghiular [+/-grd] |
|||
| 20 | 3/4" | 207 | 36 | 80 | 30 | 30 | 30 |
| 25 | 1" | 214 | 40 | 80 | 30 | 30 | 30 |
| 32 | 1 1/4" | 221 | 48 | 80 | 30 | 30 | 30 |
| 40 | 1 1/2" | 226 | 53 | 90 | 30 | 30 | 30 |
| 50 | 2" | 235 | 66 | 110 | 30 | 30 | 30 |
