Tip 11
Compensator Textil
Compensator tubular cu constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu cleme/coliere direct pe conducta.
Dimensionarea corecta si selectia materialelor pe baza temperaturilor de functionare sunt aspecte vitale pentru o functionare optima a compensatorilor nemetalici/textili.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 11, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare universala
- instalare usoara cu manson/colier
- sisteme de joasă presiune (evacuare și ventilație)
- forțe reacționale minime
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||

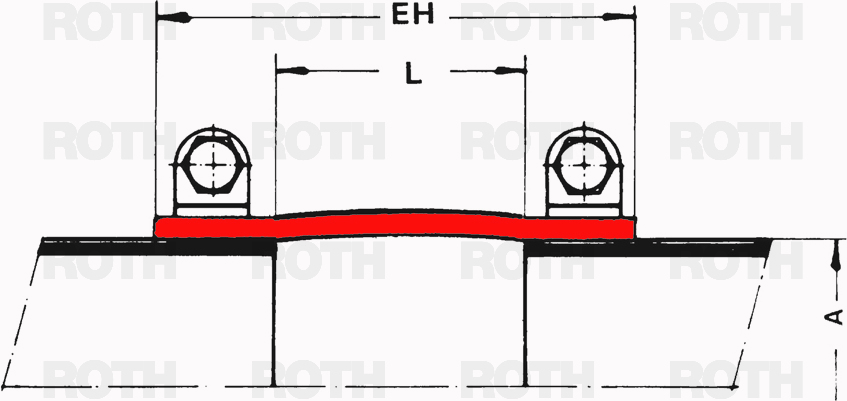

| Textil | W 11 | la cerere * | pana la 500 mbars ** | pana la 30% din L | pana la 20% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 11 | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Racordare | coliere | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 30% din L | ||||||
| Lateral | pana la 20% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
