Tip 22
Compensator Textil
Compensator tubular cu convolutie pre-formata, constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse plate (platbanda).
Conceput pentru temperaturi ridicate, aceast tip este folosit cu o tubulatura interioara de protectie și perne de izolatie.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 22, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- flanse plate (platbanda)
- proiectare la temperaturi ridicate
- convoluție pre-formată
- izolatie optionala si placa deflectoare
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]

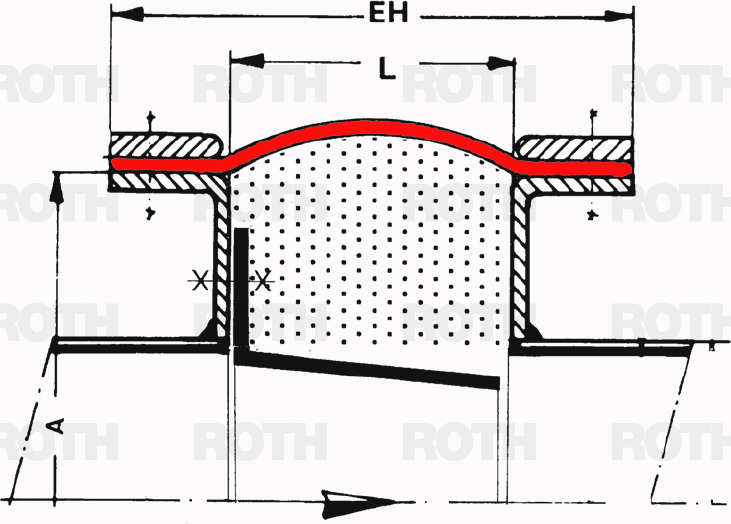

Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 22 | la cerere * | pana la 500 mbars ** | pana la 50% din L | pana la 20% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 22 | ||||||
| Racordare | Flanse plate | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 50% din L | ||||||
| Lateral | pana la 20% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
