Tip 23
Compensator Textil
Compensator tubular cu constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse plate (platbanda).

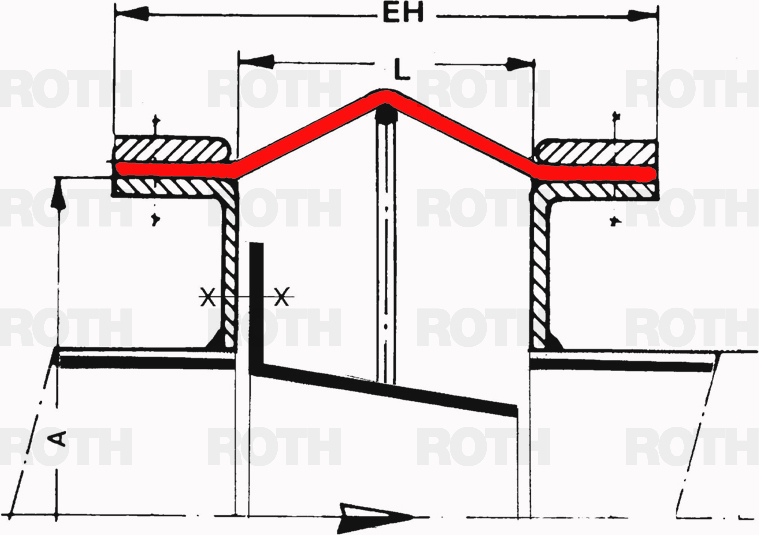

Conceput pentru temperaturi ridicate, aceast tip este folosit cu o tubulatura interioara de protectie și perne de izolatie. Constructia cu convolutie pre-formata este perfecta pentru a compensa miscari ample cu sau fara tensiune interioara/exterioara. Inelele metalice integrate in structura convolutie confera stabilitate si pot fi folosite ca puncte ancorare a compenatorului.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 23, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- flanse plate (platbanda)
- proiectare la temperatura ridicata
- se recomanda tub interior de protectie
- puncte de ancorare (optional)
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 23 | la cerere * | pana la 500 mbars ** | pana la 70% din L | pana la 25% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 23 | ||||||
| Racordare | flanse plate | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 70% din L | ||||||
| Lateral | pana la 25% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
