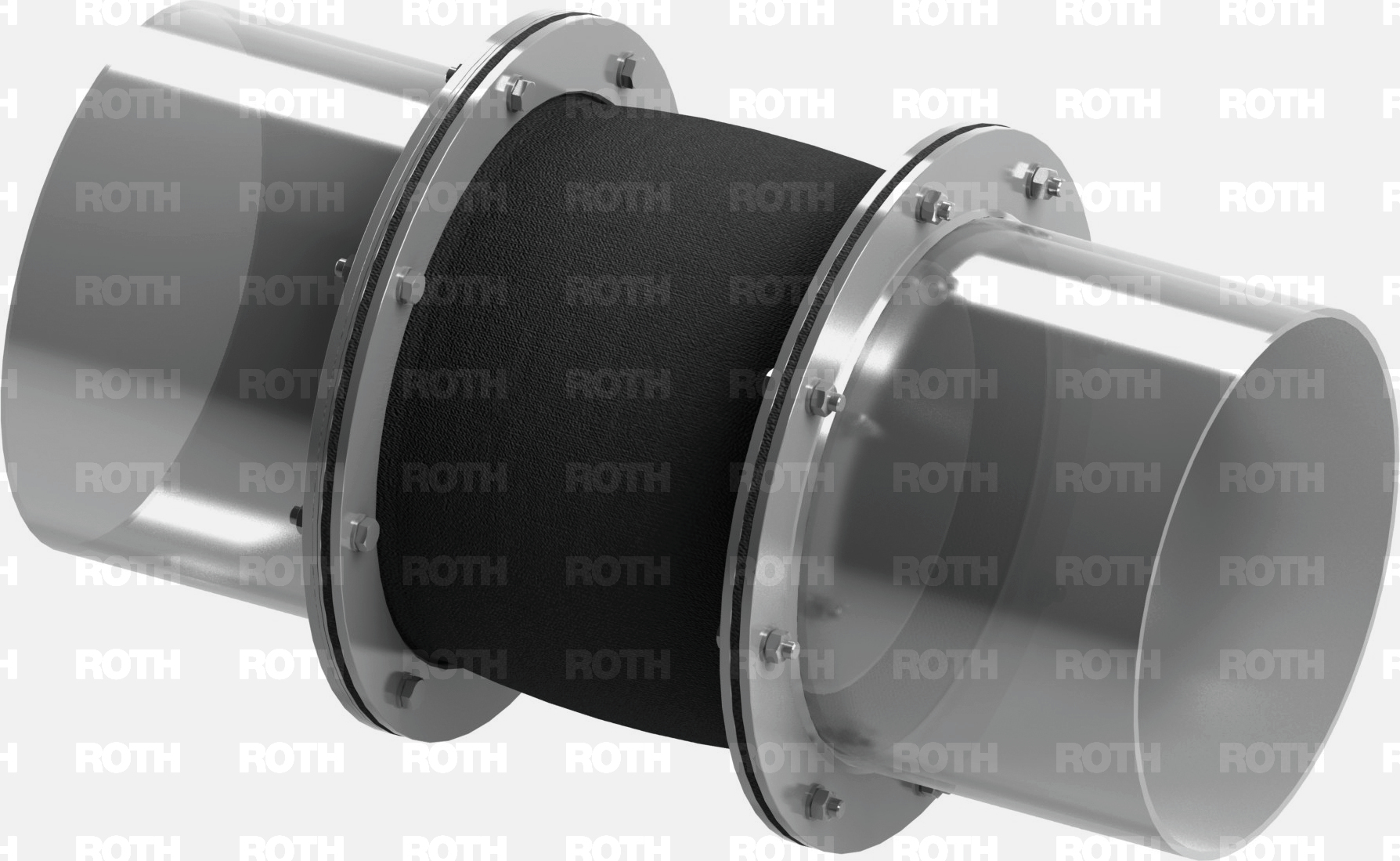

Tip 31 (cu tub protectie)
Compensator Textil

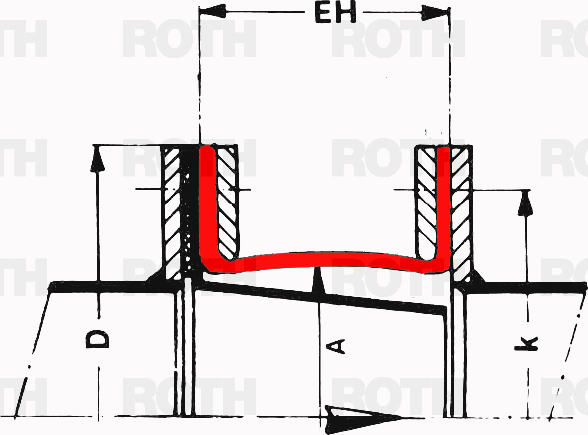

Compensator tubular cu constructie standardizata 'U-design', compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse.
Constructia 'U-design' este folosita cu precadere datorita instalarii facile si varietati de tipuri/constructii de flanse posibile. Placa deflectoare este obligatorie pentru temperaturi ridicate și / sau medii granulare abrazive.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 31, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari universale si/sau vibratii
- instalare facila cu flanșe
- construcție 'U-design'
- tub protectie inclus
- forțe reacționale mici
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
---|---|---|---|---|---|---|---|
Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
Textil | W 31-B | la cerere * | pana la 500 mbars ** | pana la 30% din EH | pana la 20% din EH | cf. oferta | |
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
Tip | Textil | ||||||
---|---|---|---|---|---|---|---|
Model | W 31-B | ||||||
Racordare | flanșe | ||||||
Dimensiune / Interval | la cerere * | ||||||
Clasa | pana la 500 mbars ** | ||||||
Axial | pana la 30% din EH | ||||||
Lateral | pana la 20% din Eh | ||||||
Unghiular | cf. oferta | ||||||
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
