Tip 32
Compensator Textil
Compensator tubular cu convolutie pre-formata, constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse .

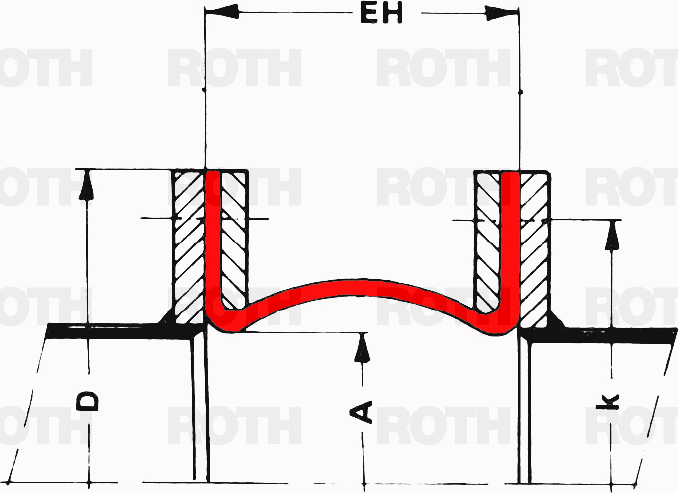

Constructia 'U-design' este folosita cu precadere datorita instalarii facile si varietati de tipuri/constructii de flanse posibile. Constructia cu convolutie pre-formata asigura o capacitate de compensare superioara.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 32, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- instalare facila cu flanșe
- construcție 'U-design'
- convoluție pre-formată
- placă de defecție opțională
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 32 | la cerere * | pana la 500 mbars ** | pana la 50% din EH | pana la 20% din EH | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 32 | ||||||
| Racordare | flanșe | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 50% din Eh | ||||||
| Lateral | pana la 20% din EH | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
