Tip 42
Compensator Textil
Compensator tubular cu constructie standardizata si convolutie concava, compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu flanse.
Convoluția concavă pre-formată permite o compensare extinsa și o anumită presiune externă.
Pentru specificații tehnice detaliate despre îmbinările de dilatare a materialului tip 42, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- instalare facila cu flanșe
- convoluție concavă preformata
- forțe reacționale mici
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice

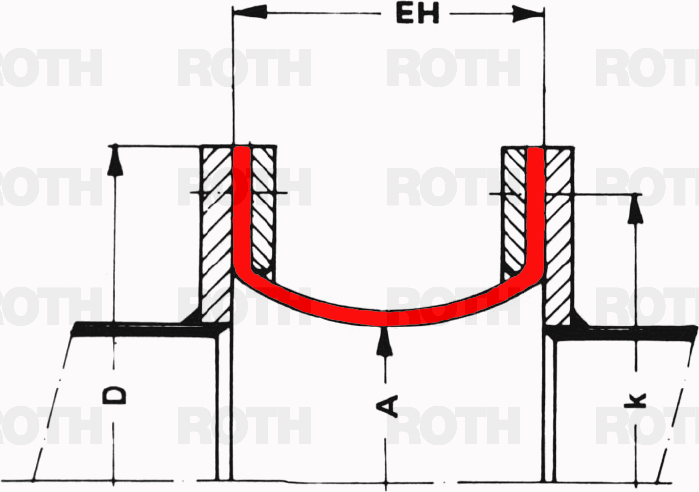

| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 42 | la cerere * | pana la 500 mbars ** | pana la 50% din EH | pana la 20% din EH | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 42 | ||||||
| Racordare | flanșe | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 50% din EH | ||||||
| Lateral | pana la 20% din EH | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
