Tip 12
Compensator Textil
Compensator tubular cu constructie standardizata cu convolutie pre-formata, compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, pentru montarea cu cleme/coliere direct pe conducta.
Dimensionarea corecta si selectia materialelor pe baza temperaturilor de functionare sunt aspecte vitale pentru o functionare optima a compensatorilor nemetalici/textili.
Pentru mai multe detalii tehnice si/sau solicitarea unei oferte referitoare la compensatorii de tip 12, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari universale si/sau vibratii
- convolutie pre-formata
- instalare usoara si rapida cu coliere
- sisteme de joasă presiune
- forțe reacționale mici
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice

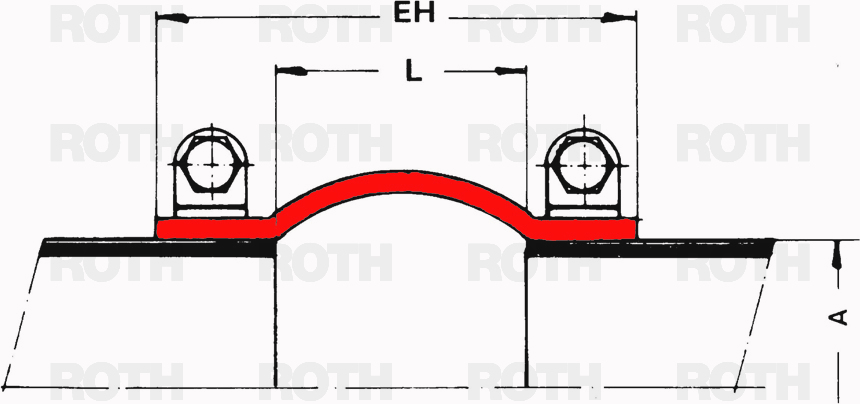

| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 12 | la cerere * | pana la 500 mbars ** | pana la 50% din L | pana la 20% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 12 | ||||||
| Racordare | coliere | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 50% din L | ||||||
| Lateral | pana la 20% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
