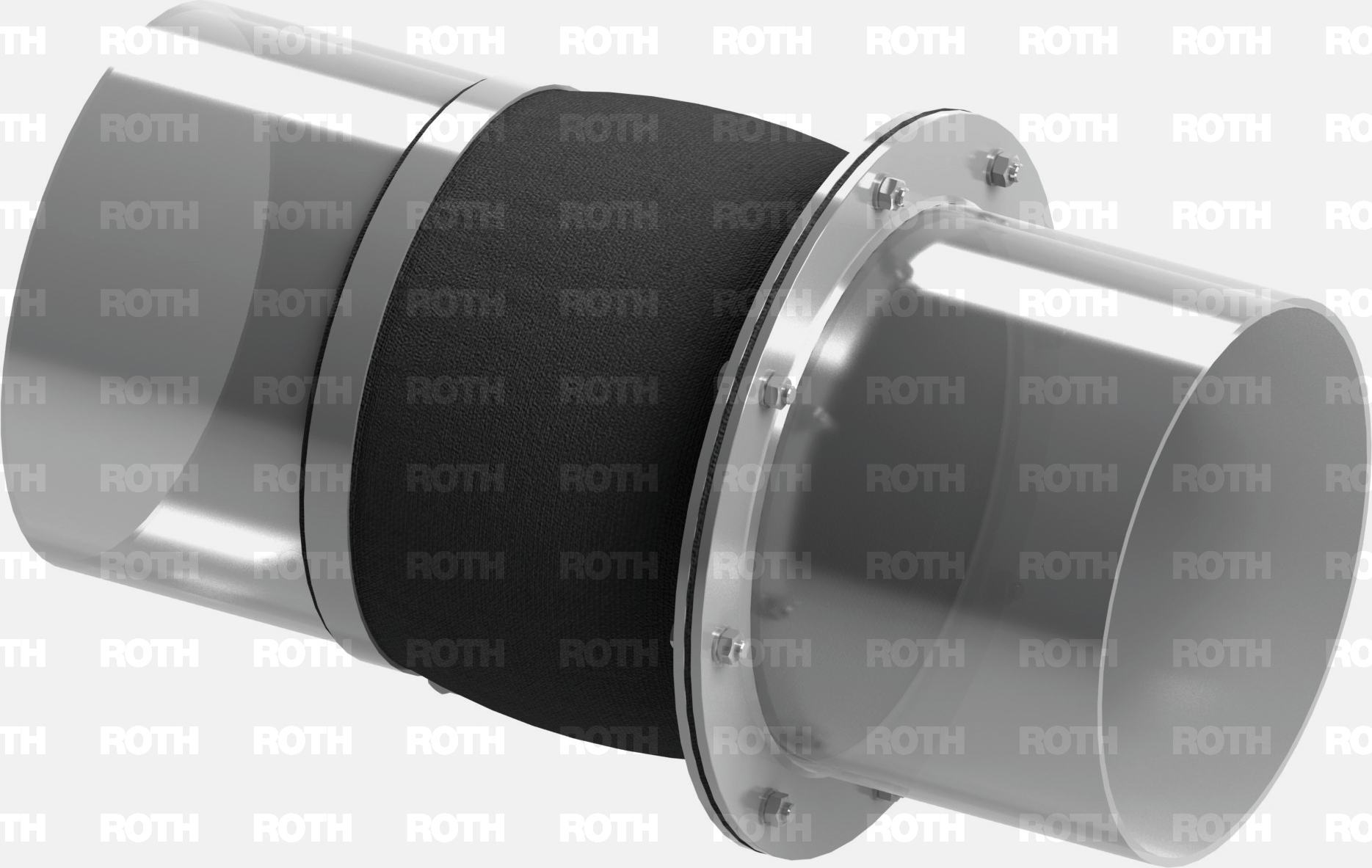

Tip 51
Compensator Textil
Compensator tubular cu constructie standardizata compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, cu racordare mixta.

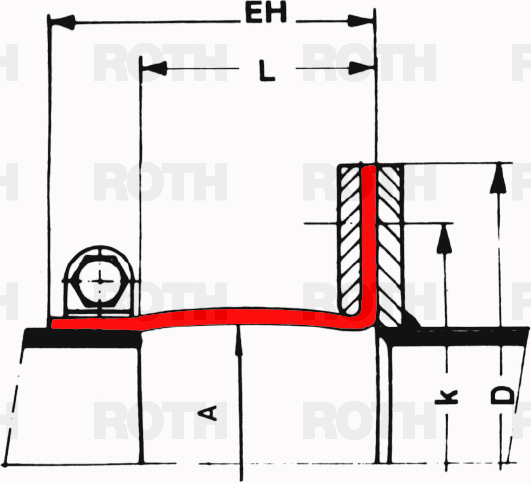

Constructia permite racordarea sectiunilor transversale cu geometrie identica prin flansa, respectiv colier.
Pentru specificații tehnice detaliate despre îmbinările de extindere a țesăturilor de tip 51, va rugam consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari universale si/sau vibratii
- racordare mixta
- secțiuni transversale identice
- forțe reacționale minime
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 51 | la cerere * | pana la 500 mbars ** | pana la 30% din L | pana la 20% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 51 | ||||||
| Racordare | colier/flanse | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 30% din L | ||||||
| Lateral | pana la 20% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
