Tip 54
Compensator Textil

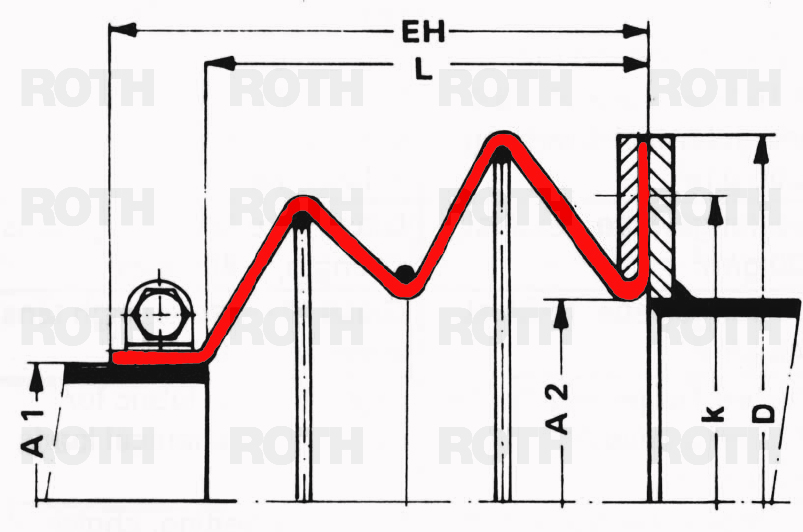

Compensator tubular cu constructie standardizata si convolutie pre-formata, compusa din tesatura si materiale compozite cu unul sau mai multe straturi, disponibil in sectiune circulara sau dreptunghiulara, cu racordare mixta.
Compensatorul permite conectarea secțiunilor transversale care nu sunt identice prin cuplaje cu flanșă și clemă. Inelele metalice integrate in structura convolutie pre-formate confera stabilitate si pot fi folosite ca puncte ancorare a compenatorului.
Pentru specificații tehnice detaliate despre îmbinările de dilatare a materialului tip 54 vă rugăm consultati materialele urmatoare sau contacteaza-ne.
Caracteristici
- compensare miscari ample si vibratii
- racordare mixta
- convolutie pre-formata
- secțiuni identice și diferite
- puncte de ancorare (optional)
Documente
Fișă tehnică [.pdf]Brosura categorie [.pdf]
Instalare & Mentenanta [.pdf]
Materiale [.pdf]
Intructiuni inchidere [.pdf]
Specificatii Tehnice
| Tip | Model |
Dimensiuni [mm] |
Clasa Presiune |
Miscari | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Unghiular [+/-grd] | |||||
| Textil | W 54 | la cerere * | pana la 500 mbars ** | pana la 70% din L | pana la 25% din L | cf. oferta | |
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
| Tip | Textil | ||||||
|---|---|---|---|---|---|---|---|
| Model | W 54 | ||||||
| Racordare | colier/flanse | ||||||
| Dimensiune / Interval | la cerere * | ||||||
| Clasa | pana la 500 mbars ** | ||||||
| Axial | pana la 70% din L | ||||||
| Lateral | pana la 25% din L | ||||||
| Unghiular | cf. oferta | ||||||
|
* limitate de tehnologia de fabricatie ** presiuni superioare pot fi posibile in functie de aplicatie. |
|||||||
